L'intégration parfaite de votre autoradio Android commence ici
Remplacer l'autoradio d'usine par un écran tactile Android de dernière génération est une modification prisée par de nombreux automobilistes. Cette mise à niveau apporte la navigation GPS moderne, des applications multimédias avancées et une connectivité sans fil. Cependant, cette transition technologique se heurte souvent à un obstacle majeur : la communication entre le nouveau poste et l'ordinateur de bord. C'est ici qu'intervient le module CANBUS.

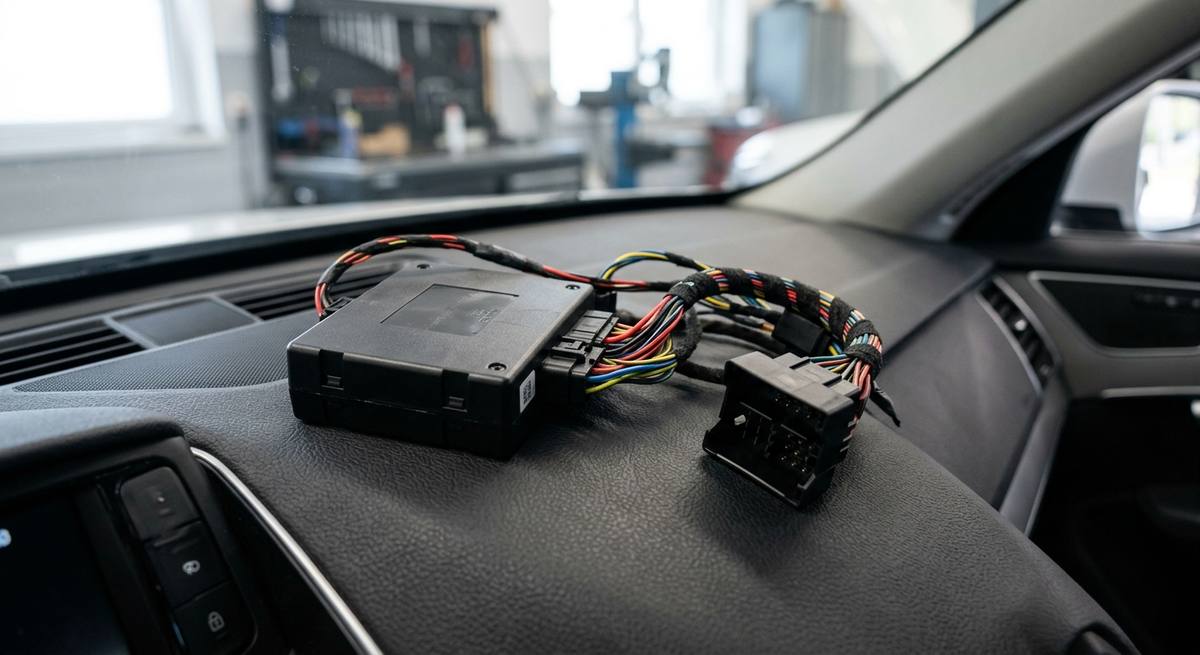

Le module CANBUS n'est pas un simple câble, c'est le véritable chef d'orchestre électronique de votre installation multimédia automobile.
Sans lui, ou avec un modèle inadapté, vous risquez de perdre des fonctionnalités essentielles. Choisir le bon module nécessite une compréhension approfondie de l'architecture de votre voiture et une vérification minutieuse de votre faisceau original.
Qu'est-ce que le système CANBUS et pourquoi est-il indispensable ?
Le terme CAN signifie Controller Area Network. Il s'agit d'un standard de réseau multiplexé conçu pour permettre aux différents calculateurs d'un véhicule de communiquer entre eux. Dans une voiture moderne, des dizaines de calculateurs gèrent tout l'habitacle.
Le traducteur numérique de votre voiture
L'autoradio d'origine est programmé pour comprendre ce langage spécifique. Lorsque vous le retirez pour installer un autoradio Android générique, ce dernier ne parle pas la même langue. Le module CANBUS agit alors comme un traducteur en temps réel. Ses missions principales incluent :
La récupération des commandes au volant : volume, changement de piste, prise d'appel.
L'affichage des informations du véhicule : température extérieure, ouverture des portes, radars de recul et consignes de climatisation.
La gestion de l'alimentation : allumage et extinction de l'autoradio synchronisés avec le contact pour préserver la batterie.
Étape 1 : Identifier avec précision le système audio d'origine
La première erreur commise par les acheteurs est de commander un poste en se basant uniquement sur le modèle et l'année du véhicule. Les constructeurs proposent plusieurs niveaux de finition pour un même millésime. Le câblage et le type de traitement du signal diffèrent radicalement d'une option à l'autre.
L'exemple de la gamme Renault : MediaNav Evolution vs RLINK2
Prenons l'exemple d'un véhicule très courant comme la Renault Megane 4 ou le Kadjar. Selon la finition, le véhicule peut être équipé d'un autoradio classique, du système MediaNav Evolution, ou du système multimédia avancé RLINK2. Remplacer l'un ou l'autre implique des contraintes matérielles très différentes.
Si votre véhicule est équipé d'un MediaNav Evolution, l'unité centrale se trouve généralement juste derrière l'écran. Le faisceau électrique est facilement accessible au démontage, et le module CANBUS devra simplement décoder les commandes de base.
En revanche, si vous possédez un système RLINK2, l'architecture change du tout au tout. La grande tablette tactile que vous voyez n'est qu'un simple moniteur. L'unité centrale (le véritable autoradio) est souvent déportée, cachée derrière la boîte à gants ou plus profondément dans la planche de bord.
Si vous achetez un kit configuré pour un MediaNav alors que vous avez un RLINK2, le module CANBUS ne sera pas configuré pour le bon protocole, et surtout, le faisceau fourni sera physiquement trop court pour atteindre l'unité centrale déportée. Il est donc impératif d'identifier visuellement votre système avant de valider votre panier.
Étape 2 : Analyser le faisceau électrique et les connecteurs
L'inspection physique des connectiques est l'étape la plus fiable pour garantir la compatibilité. Il est vivement recommandé de démonter partiellement votre autoradio actuel pour observer les prises à l'arrière du bloc principal.
La norme ISO : simple mais vieillissante
Historiquement, l'industrie automobile s'appuyait sur la norme ISO. Ce standard se présente sous la forme de deux connecteurs rectangulaires à huit broches (souvent un connecteur marron pour les haut-parleurs et un noir pour l'alimentation). Si votre voiture utilise des fiches ISO, l'installation est souvent plus directe. Le réseau CAN transite parfois via un petit connecteur annexe appelé mini-ISO. Bien que rare sur les véhicules très récents, on retrouve encore cette connectique sur des modèles d'entrée de gamme.
Le connecteur Quadlock : le standard de l'intégration moderne
Aujourd'hui, la majorité des constructeurs européens utilisent des connecteurs de type Quadlock. Il s'agit d'un gros bloc carré, généralement verrouillé par un levier articulé en plastique. Ce connecteur centralise tout :
L'alimentation principale et la masse.
Les sorties audio vers les quatre canaux de haut-parleurs.
Les fils vitaux du réseau CAN (généralement torsadés ensemble, appelés CAN High et CAN Low).
Attention, tous les connecteurs Quadlock ne sont pas câblés de la même façon. Les broches assignées au réseau CAN peuvent changer de position selon l'année de fabrication ou la présence d'options spécifiques. C'est pourquoi les vendeurs d'autoradios Android exigent souvent une photo claire de votre connecteur d'origine pour vous fournir le bon adaptateur.
Étape 3 : Prendre en compte les systèmes audio premium
Si votre véhicule est équipé d'un système audio haut de gamme d'origine (comme Bose chez Renault, Harman Kardon, Cabasse ou JBL), cela ajoute un niveau de difficulté supplémentaire. Ces systèmes n'utilisent pas l'amplification interne de l'autoradio, mais s'appuient sur un amplificateur numérique séparé, souvent dissimulé sous un siège ou dans le coffre.
Dans ce type de configuration premium, c'est le réseau CAN qui envoie l'ordre numérique à l'amplificateur de s'allumer (le signal de réveil ou wake-up). Si vous choisissez un module CANBUS générique qui ne gère pas cette commande spécifique, votre nouvel autoradio Android s'allumera parfaitement, l'interface sera fluide, mais vous n'aurez absolument aucun son dans l'habitacle. Vérifiez toujours si le descriptif du boîtier mentionne explicitement la prise en charge des systèmes amplifiés d'origine de votre marque.
Étape 4 : Le paramétrage logiciel du boîtier CANBUS
Le branchement physique du boîtier ne suffit pas : il faut ensuite configurer l'autoradio Android pour qu'il comprenne quel module lui est connecté. Sur le marché, les modules de décodage sont fabriqués par des concepteurs tiers comme Raise, Hiworld, Simple Soft ou XP. La marque de votre boîtier est toujours imprimée dessus.
L'accès aux paramètres d'usine
Une fois l'installation matérielle terminée et l'écran allumé, rendez-vous dans les paramètres d'usine de l'autoradio (souvent nommés Factory Settings ou Car Settings). Cet accès est généralement protégé par un code PIN fourni par le vendeur (les codes classiques sont 8888, 3368 ou 123456). Dans la section dédiée au CANBUS, vous devrez méticuleusement sélectionner :
La marque de votre boîtier décodeur (ex: Hiworld).
La marque de votre véhicule (ex: Renault).
Le modèle exact et la génération de la voiture (ex: Megane 4 2016-2019).
Les symptômes d'un mauvais paramétrage logiciel sont immédiats et frustrants : perte totale des commandes au volant, absence de remontée d'informations, ou pire, un autoradio qui refuse de s'éteindre au verrouillage des portes, ce qui videra irrémédiablement la batterie de votre voiture en quelques heures.
La vérification avant la validation
L'achat d'un autoradio Android exige de la méthode et de la patience. Le module CANBUS est la clé de voûte d'une intégration réussie, assurant le lien vital entre votre nouvelle technologie et le cerveau de votre voiture.
Prenez le temps d'identifier formellement votre équipement (système basique, MediaNav, RLINK2...), d'analyser physiquement la nature de vos connecteurs (ISO ou Quadlock), et de vérifier la présence d'un amplificateur d'origine.
N'hésitez jamais à communiquer des photos de votre installation actuelle au vendeur avant de finaliser votre commande. Cette investigation minutieuse vous garantira une installation sans problèmes et parfaitement fonctionnelle.
