Fiche technique : Décodeur CANBUS HiWorld AR05.20

Introduction au module CANBUS HiWorld AR05

L'intégration d'un autoradio Android de seconde monte dans un véhicule moderne ne se résume pas à de simples branchements audio et vidéo. Les constructeurs automobiles utilisent des réseaux de communication complexes, principalement le bus CAN, pour faire dialoguer les différents calculateurs de bord. C'est ici qu'intervient le module CANBUS HiWorld AR05. Conçu pour faire le pont entre l'électronique d'origine de votre voiture et votre nouvelle unité centrale tactile, ce boîtier intelligent garantit la conservation des fonctionnalités d'usine tout en permettant l'exploitation des capacités multimédias d'Android.

Rôles et fonctions principales du boîtier

Le boîtier HiWorld AR05 assure la traduction des signaux numériques véhiculés par le réseau multiplexé du véhicule. Parmi ses attributions majeures, on relève :

• La récupération des commandes au volant : Le module traduit les impulsions des boutons de direction pour les rendre compréhensibles par l'autoradio Android.

• L'affichage des informations d'origine : Il permet de remonter à l'écran les données de climatisation, l'ouverture des portières ou encore les informations de l'ordinateur de bord.

• La gestion du signal de recul : Le CANBUS transmet l'information d'engagement de la marche arrière, activant instantanément la caméra de recul et affichant les lignes de guidage dynamiques si le véhicule en est équipé.

• Le signal d'éclairage et de contact : Il génère les acc et les informations d'allumage des feux pour la variation automatique de la luminosité de l'écran (dimmer).

Architecture matérielle et connectique

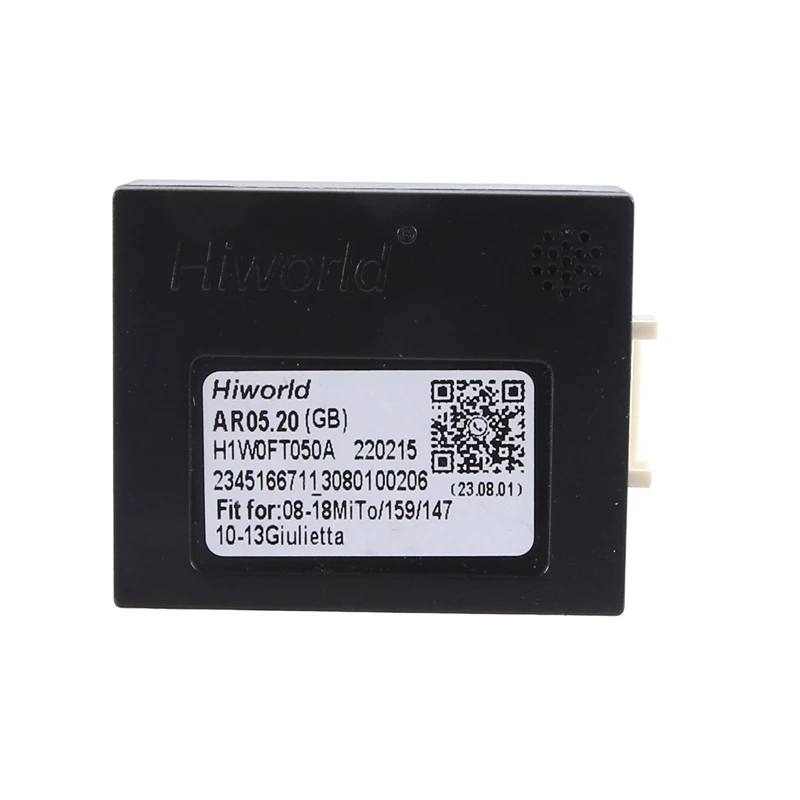

Physiquement, le module se présente sous la forme d'un boîtier compact en plastique ABS ignifugé, garantissant une bonne résistance thermique derrière la planche de bord. Sur l'une des faces, on retrouve un connecteur multipoints propriétaire (généralement à 16 ou 20 broches) destiné à recevoir le faisceau de câbles spécifique au modèle de voiture. De l'autre côté, une liaison série relie le boîtier au décodage logiciel de l'autoradio Android via la prise dédiée généralement étiquetée CAN-IN ou KEY1/KEY2 selon les configurations.

Brochage et assignation des connexions

Le câblage du HiWorld AR05 obéit à des normes strictes de l'industrie automobile. Une mauvaise interprétation du brochage peut entraîner une absence de communication, voire un dysfonctionnement des calculateurs du véhicule. Les principaux fils à identifier sur le faisceau incluent :

1. CAN-H (High) : Généralement de couleur orange/vert ou blanc, véhicule les données prioritaires.

2. CAN-L (Low) : Souvent orange/marron ou bleu, assure le retour de boucle du réseau.

3. 12V Permanent (B+) : Alimentation constante du boîtier pour la mémorisation des états.

4. Masse (GND) : Retour de masse indispensable pour éviter les parasites sur le système audio.

5. AMP-CONT : Signal de déclenchement de l'amplificateur d'origine si le véhicule dispose d'un système audio premium (JBL, Bose, Harman Kardon).

Configuration logicielle sur l'autoradio Android

L'installation matérielle ne suffit pas ; il est impératif d'informer le système Android de la présence du module HiWorld AR05. Cette étape s'effectue directement depuis les paramètres de l'autoradio, souvent dans la section dédiée aux réglages d'usine (Factory Settings, accessible via un code PIN généralement fourni par le fabricant). L'opérateur doit sélectionner le protocole constructeur correspondant, choisir la marque du véhicule, puis valider le protocole HiWorld dans la liste déroulante des décodeurs CANBUS pris en charge. Un redémarrage de l'unité est alors nécessaire pour que la liaison s'établisse correctement.

Bilan et compatibilité

En somme, le module CANBUS HiWorld AR05 constitue un composant incontournable pour quiconque souhaite moderniser l'interface multimédia de son véhicule sans sacrifier l'ergonomie d'origine. Sa fiabilité de décodage et sa compatibilité étendue avec de nombreuses marques automobiles en font une référence technique appréciée des installateurs professionnels comme des amateurs éclairés. Avant tout achat, il convient toutefois de vérifier la correspondance exacte entre le faisceau fourni et la configuration électrique de son tableau de bord.
